楔型夹紧单元

楔型夹紧单元的选项

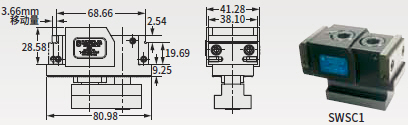

SWSC1 单向夹紧单元

此单元的一侧为定钳，另一侧为动钳。在95Nm扭矩时的夹紧力为22kN。

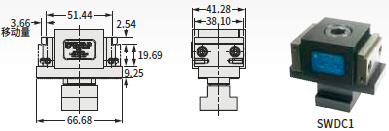

SWDC1 双向夹紧单元

此单元的两侧均为动钳，与固定块单元一起使用构成高效夹具。使用一个螺 钉就可以将两个工件固定。在95Nm扭矩时的夹紧力为22kN。

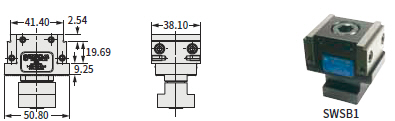

SWSB1固定块单元

该单元与单向夹紧单元和双向夹紧单元一起使用

SWDSB1 双位固定块单元

该单元用于并排使用的双向夹紧单元

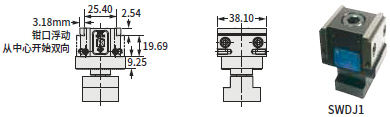

SWDJ1 分割单元

该单元用于定钳口和动钳口之间加工一组相同的工件时使用。其钳口允许少量浮 动以适应各工件之间尺寸的少量异同。

标准长度钳口

SW1-7-SAMAG 带磁力块平钳口


SWSC1-32A 带台阶可反向使用钳口


SW1-47-SAMAG 带磁力块的带齿钳口


SW1-317 可加工可反向用铝钳口


SW1-237 V型钳口

夹紧力
扭矩Nm 夹紧力kN
6.8 2.4
13.6 3.9
27.1 7.1
40.7 10.2
54.2 13.3
分体钳单元
请见第58页

标准长度平行块

工件定位器
SW1RWS
可反向使
用定位器
