MiniLock迷你型装夹单元
为最大限度容忍工件间的差异，

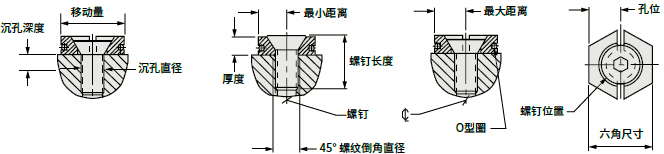

螺钉孔上端的沉孔参数
型号 六角
尺寸		 厚度 螺钉 内六
角扳
手尺寸		 螺钉
长度		 螺钉孔
中心距
工件边
缘建议
距离		 最小
距离		 最大
距离		 45° 螺
纹倒
角直径		 所能容
忍两工
件间最
大尺寸
差异		 沉孔
直径
+0.39-
0.13mm		 沉孔
深度
±0.50mm		 所能容
忍两工
件间最
大尺寸
差异		 有效
工作
螺纹
长度		 扭矩
Nm		 夹紧力
kN
公制
MTM4 17.476 4.776 M6x1 3.963 15.875 8.230 7.824 8.890 7.620 0.254 7.138 3.963 0.508 6.350 14.9 4.4
MTM5 22.250 6.350 M8x1.25 4.776 19.050 10.465 9.754 11.227 9.348 0.254 8.738 5.157 0.508 7.189 24.4 6.2
MTM6 23.826 7.925 M10x1.5 5.538 25.400 11.151 10.160 12.243 11.100 0.254 10.313 9.525 0.508 7.798 407 9.8
MTM8 28.575 9.525 M12x1.75 7.925 31.750 13.412 12.497 14.834 12.700 0.254 13.488 11.888 0.508 9.754 112.6 11.6

注：

为容忍工件之间的微小差异，建议在螺钉孔顶端留出一小段无螺纹区，以便螺钉轻微浮动。
重要提示：当迷你单元只有一侧工作时，螺钉需要拧到底，而且全部螺纹都要参与作用。
