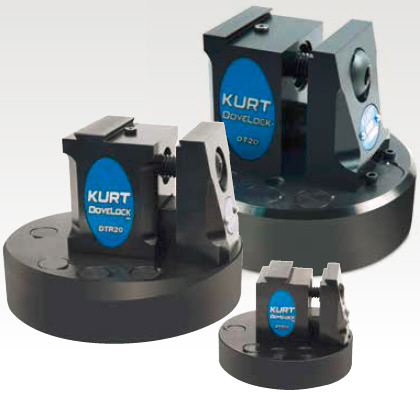

DoveLock™ 燕尾钳口五轴钳
  • DoveLock™ 燕尾钳口五轴钳可用于四轴和五轴CNC机床上进行五个面的加工。
  • 虎钳使用优质4140硬质钢材，在大切削力时将工件的变形和移动减至最低。
  • 可反向使用型具有更宽的燕尾宽度尺寸选择。
  • 丝杠高置有助于减小变形。
  • 动钳的一部分伸入到定钳内滑动，使钳口位置更稳定。
  • 预置定位销使工件定位及在侧面受力时更稳定。
  • 型号有：标准型DT20，可反向使用型DTR20和DTR10。
  • 安装底座上的孔系可适用于大多数机床。
  • 工件上的预加工燕尾只需要3.2mm的材料。
  • 定钳和动钳是配对加工的，精度更高。
  • 有维修保证

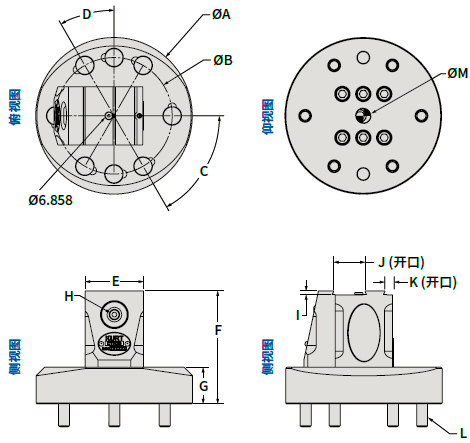

DTR20 DTR10 DT20
ØA 136.65 68.33 113.54
ØB 101.60 50.80 88.90
C 60° 60° 60°
D 30° 30° 30°
E 50.80 25.40 50.80
F 98.43 50.80 95.25
G 31.75 15.88 31.75
H (1/2-13)
半圆头六角螺钉		 (1/4-20)
半圆头六角螺钉		 (1/2-13)
半圆头六角螺钉
I 3.18 3.18 3.18
J(开口) 27.69-41.91 13.21-20.32 29.97-42.67
K(开口) 8.38-22.35 7.37-14.48 -
L (3/8-16)
六角头螺钉		 (10-32)
六角头螺钉		 (3/8-16)
六角头螺钉
ØM(滑动配合销) 12.70 6.35 12.70
重量 5.0kg 0.7kg 3.6kg

夹紧力表 DT20 DTR20
扭矩Nm 夹紧力kN
9 4.4
18 8.9
27 13.3
36 17.8

燕尾加工刀具
型号：DT20-363
DT20钳的垫高块
型号：DT20-1
DT20-1 垫高块尺寸参数
高度mm 31.75
直径mm 113.54
重量kg 2.3 kg

其它规格基础板的选项请洽我们
