HD CarvLock 型标准短体钳

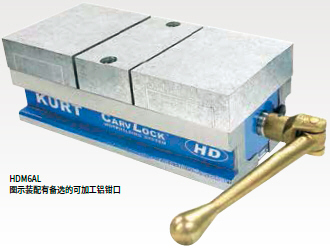

型号：HDM6AL 标准型

该型号钳是一种双工位高效率钳。其总体尺寸紧凑以适于现代加工中心的 要求。该钳可选用铝质或铸铁快换钳口，也可以选配基础板。

功能和特点：

  • 结构紧凑，总长349.3mm，总宽152.4mm。
  • 夹紧力可达34.7kN，重复夹紧度0.005mm。
  • 耐用性强，钳体使用550MPa的高强度球铁。
  • 全封闭钳身，防止残留碎屑，易于清理。
  • 普通型和液压型之间易于转换。零件货号HDHM6-3-SA-KIT。
  • 钳口可旋转180°使用。
  • 终身保修。
HDM6普通钳可选用快换钳口。包含一套7075T6材质的铝钳口、或一套球 铁钳口(普通钳口厚度43.9mm，加厚型61mm)、或一块基础板。丝杠及丝母 可反向安装。一套钳口可通过180°旋转动钳口而使用两种不同型腔。

HD CarvLock 型液压短体钳

型号：HDHM6AL 液压型

双向液压型使用液压进行夹紧和卸载，比普通机械式夹紧和卸载的夹具更 可靠。尤适于与自动化系统中。

功能和特点：

  • 适用于自动化系统中。
  • 钳口开、关迅速可靠。
  • 结构紧凑，总长349.3mm，总宽152.4mm。
  • 夹紧力在液压为35MPa时可达34.7kN，重复夹紧度0.005mm。
  • 耐用性强，钳体使用550MPa的高强度球铁。
  • 全封闭钳身，防止残留碎屑，易于清理。
  • 钳口可旋转180°使用。
  • 终身保修。
HDHM6型液压钳可选用快换钳口。包含一套7075T6材质的铝钳口、或一 套球铁钳口(普通钳口厚度43.9mm，加厚型61mm)、或一块基础板。丝杠 及丝母可反向安装。一套钳口可通过180°旋转动钳口而使用两种不同型 腔。
型号说明参见第44页
HD和HDL钳口及基础板选项请见第40至43页
