多功能钳

型号：KTR35

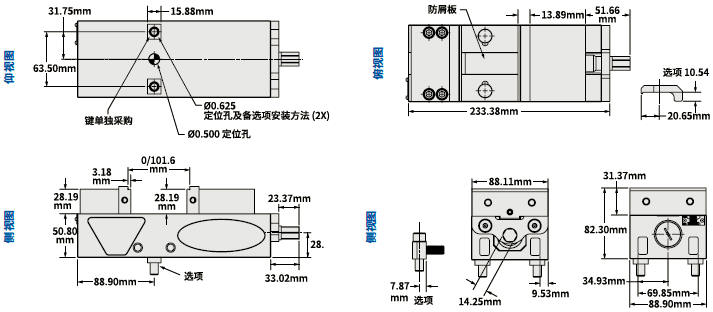

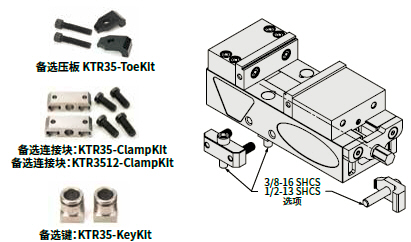

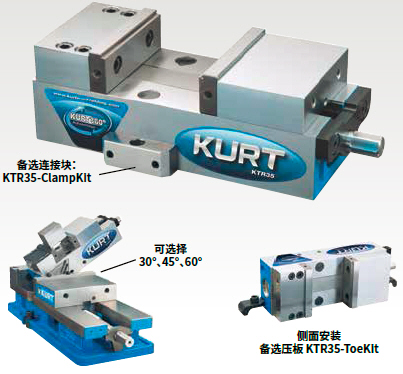

该多功能钳可以用在任何小台面的机床上，加上丝杠的外六角总 体长度只有257.175mm和9.07kg重量。钳口宽度88.138mm，张开 度96.774mm，使用钳口的台阶时张开度为105.664mm。带有防 屑板。可以通过钳身上的孔或者单独购买的压板固定虎钳。各个 侧面均磨削加工，方便各种方向使用。两个端面有四个适于压板 的空腔。当另外使用一台母钳时该钳可以作为正弦钳使用，依靠 钳身上的自身定位孔实现30°、45°和60°的角度加工（注：钳身上加 工这三个角度是客户选项，请联系我们报价）。当使用正弦钳功能 时，只需要把钳身侧面的磁力贴片揭下，并使用定位销即可。

特点：

  • 钳口宽度：88mm
  • 钳口总体高度：31.38mm
  • 钳口台阶高度：28.40mm
  • 张开度：103mm
  • 最大夹紧力：20kN
  • 外六角规格：0.561英寸/14.249mm
  • 总长度：257.18mm
  • 钳台面高度：50.8mm
夹紧力
扭矩Nm 夹紧力kN
6.8 2.2
13.6 4.4
20.3 6.7
27.1 8.9
33.9 11.1
40.7 13.3
47.5 15.6
54.2 17.8
61.0 20.0
重量kg 9
