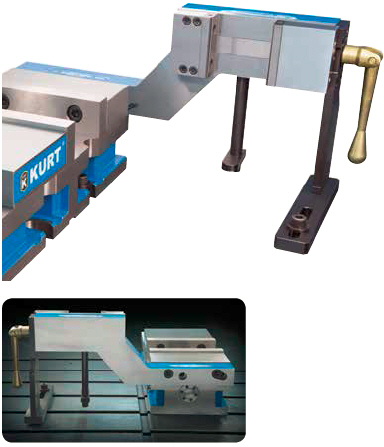

SideWinder™型垂直钳

型号：SDW25II

SDW25II型垂直钳可以安装在任何KURT的6英寸（150mm)虎钳上， 用于在垂直方向上对工件进行加工。在垂直钳的动钳一侧有一个支 撑立腿，并配有一个可调节工件高度的定位杆。
在工件横置加工后进行垂直方向上的加工。

使用目的：

在工件横置加工后进行垂直方向上的加工。

使用优点：

  • 省去工件的二次装夹时间。
  • 一次装夹后，机床可加工两个虎钳上的工件。
  • 垂直钳在高位安装，以便加工大长度的工件。
  • 支撑脚设计便于减振。
  • 可安装在KURT公司的任何6英寸（150mm)虎钳上。
  • 垂直钳不影响安装母钳的正常使用。
  • “拉式”设计，提高精度。
  • “角固”式设计。

SDW25II型钳特点：

  • 钳口宽度63.5mm。
  • 钳口高度26.9mm。
  • 钳高微调节范围，203.2mm至211.1mm。
  • 最大张开度63.5mm，当钳口外置时可达152.4mm。
  • 最大夹紧力10.9kN。
  • 工件定位杆的高度调节范围0-127mm。
  • 丝杠外六角为3/8英寸(9.525mm)。
  • 外六角长度11.5mm。
  • 虎钳总宽度370mm。
  • 钳重9.1kg。
  • 专利申请中。

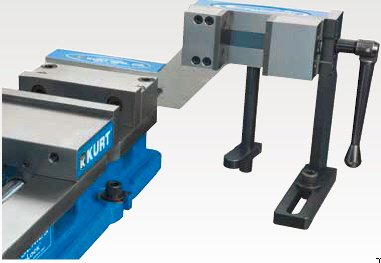

SideWinder™型垂直钳

型号：SDW35

SDW35型垂直钳可以安装在任何柯特6英寸（150mm)或者8英寸 (200mm)虎钳上，用于在垂直方向上对工件进行加工。在垂直钳的动 钳一侧有一个支撑立腿，并配有一个可调节工件高度的定位杆。

使用目的：

在工件横置加工后进行垂直方向上的加工。

使用优点：

  • 省去工件的二次装夹时间。
  • 一次装夹后，机床可加工两个虎钳上的工件。
  • 垂直钳在高位安装，以便加工大长度的工件。
  • 支撑脚设计便于减振。
  • 可安装在KURT公司的任何6英寸（150mm)或者8英寸(200mm)虎钳上(对3800系列虎钳，包含有垫片)。
  • 垂直钳不影响安装母钳的正常使用。
  • “拉式”设计，提高精度。
  • “角固”式设计。

SDW35型钳特点：

  • 钳口宽度88.1mm。
  • 钳口高度31.4mm。
  • 钳高微调节范围，248.9mm至271.8mm。
  • 最大张开度95.3mm，当钳口外置时可达238.1mm。
  • 最大夹紧力17.8kN。
  • 工件定位杆的高度调节范围0-146.1mm。
  • 丝杠外六角为9/16英寸(14.288mm)。
  • 外六角长度20.3mm。
  • 虎钳总宽度529.8mm。
  • 钳重20.5kg。
  • 专利申请中。
