T型基础

适于在工作面上安装虎钳和基础板，铸铁材料帮助减振，其它规格请洽我们。
型号 A B C D E F G
(SHCS)		 H J K L M N P Q
(SHCS)		 重量
Kgs		 基准面A面
平面度		 工作面
对底面
垂直度		 底面上侧
边的定
位块垂
直度		 工作面宽度 工作面对底面
侧边的平行度
TB2C40616 400 152.40 660.40 38.10 38.10 320 (5/8)或16mm 63.50 158.75 317.50 55 75 18 (5/8-11 UNC) (1/2)或13mm 235 0.0254 0.0762 0.0381 152.40
±
0.0508		 0.0254
TB2C50820 500 203.20 863.60 38.10 44.45 400 (5/8)或16mm 69.85 203.20 406.4 55 75 18 (5/8-11 UNC) (1/2)或13mm 412 0.0254 0.0762 0.0381 203.20
±
0.0508		 0.0254
TB2C60825 630 203.20 965.20 50.80 50.80 500 (5/8)或16mm 76.20 254.00 508.00 - 100 18 (5/8-11 UNC) (1/2)或13mm 663 0.0254 0.0762 0.0381 203.20
±
0.0508		 0.0254
注：可减小高度使用。

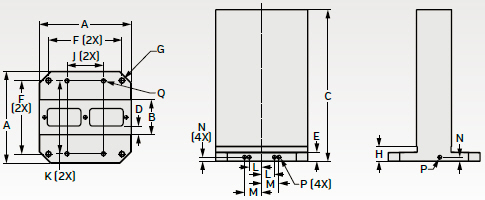

方箱

适于在工作面上安装虎钳和基础板，铸铁材料帮助减振，其它规格请洽我们。
型号 A B C D E F G
(SHCS)		 H J K L M N P Q
(SHCS)		 重量
Kgs		 基准面A面
平面度		 工作面
对底面
垂直度		 底面上侧
边的定
位块垂
直度		 工作面宽度 工作面对底面
侧边的平行度
TB4C40606 400 152.40 660.40 38.10 38.10 320 (5/8)或16mm 63.5 317.50 317.50 55 75 18 (5/8-11 UNC) (1/2)或13mm 128 0.0254 0.0762 0.0381 152.40
±
0.0508		 0.0508
TB4C40808 400 203.20 660.40 38.10 38.10 320 (5/8)或16mm 63.5 317.50 317.50 55 75 18 (5/8-11 UNC) (1/2)或13mm 163 0.0254 0.0762 0.0381 203.20
±
0.0508		 0.0508
TB4C41010 400 254.00 660.40 38.10 38.10 320 (5/8)或16mm 63.5 317.50 317.50 55 75 18 (5/8-11 UNC) (1/2)或13mm 198 0.0254 0.0762 0.0381 254.00
±
0.1016		 0.0508
TB4C50808 500 203.2 863.60 38.10 44.45 400 (5/8)或16mm 73.66 406.40 406.40 55 75 18 (5/8-11 UNC) (1/2)或13mm 237 0.0254 0.0762 0.0381 203.20
±
0.1016		 0.0508
TB4C51010 500 254.00 863.60 38.10 44.45 400 (5/8)或16mm 73.66 406.40 406.40 55 75 18 (5/8-11 UNC) (1/2)或13mm 284 0.0254 0.0762 0.0381 254.00
±
0.127		 0.0508
TB4C51212 500 304.80 863.60 38.10 44.45 400 (5/8)或16mm 73.66 406.40 406.40 55 75 18 (5/8-11 UNC) (1/2)或13mm 333 0.0254 0.0762 0.0381 304.80
±
0.1778		 0.0508
TB4C51414 500 355.60 863.60 38.10 44.45 400 (5/8)或16mm 73.66 406.40 406.40 55 75 18 (5/8-11 UNC) (1/2)或13mm 440 0.0254 0.0762 0.0381 355.60
±
0.2032		 0.0508
TB4C61010 600 254.00 965.20 38.10 44.45 500 (5/8)或16mm 81.28 508.00 508.00 - 100 18 (5/8-11 UNC) (1/2)或13mm 369 0.0254 0.0762 0.0381 254.00
±
0.2286		 0.0508
TB4C61818 600 457.20 965.20 50.80 50.80 500 (5/8)或16mm 81.28 508.00 508.00 - 100 18 (5/8-11 UNC) (1/2)或13mm 778 0.0254 0.0762 0.0381 457.20
±
0.2540		 0.0508
注：可减小高度使用。
