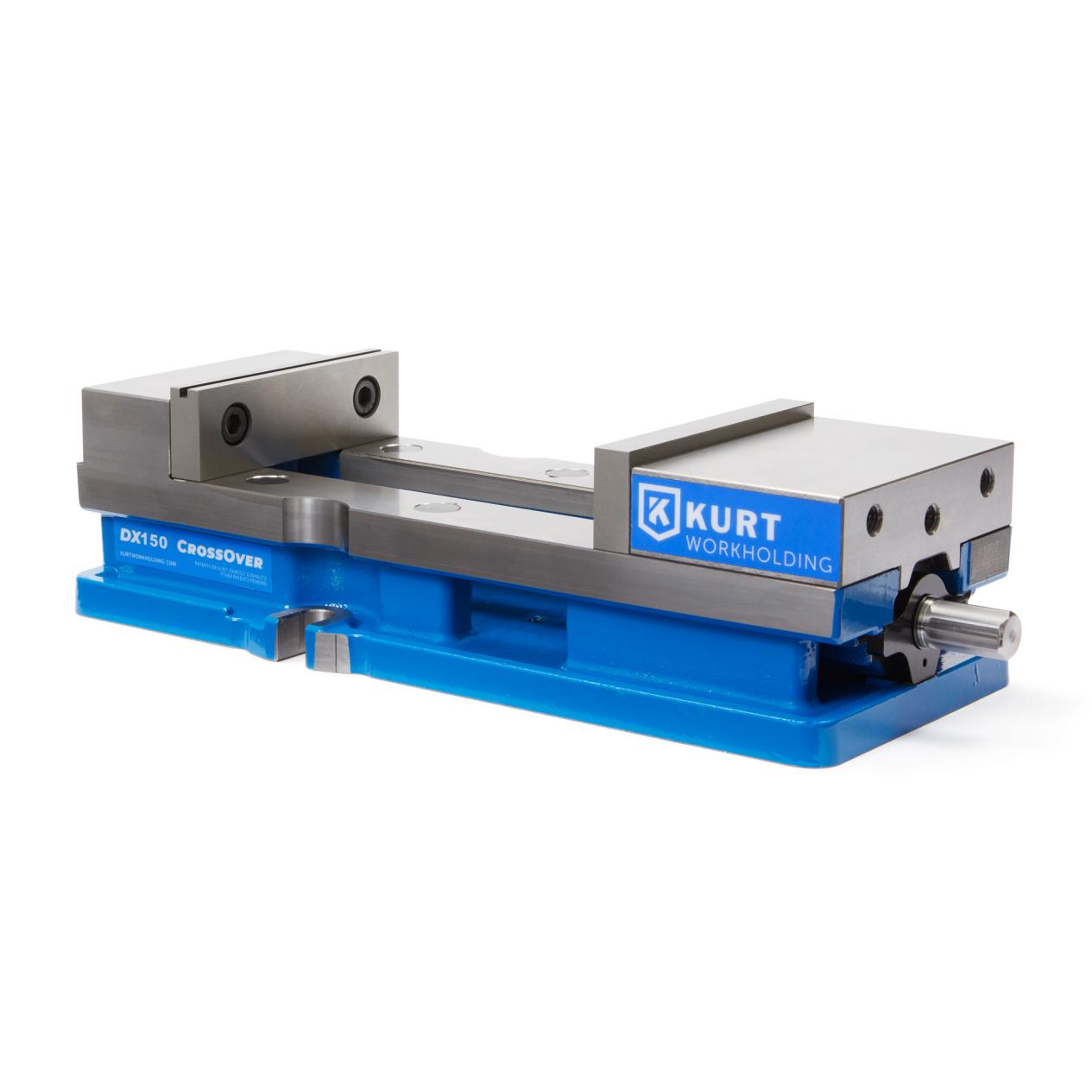

DX150 CrossOver® 型平口钳

DX150 CrossOver 型平口钳

DX150型平口钳结合了已经被市场广泛接受使用的D688、D150和3600V的一些 特点，在各项使用参数上都优于D688和D150，尤其适用于对平面度和平行度 有更高要求的场合。该型号平口钳是使用最广泛的一款夹具产品。 改进型的液压钳可以实现弹簧单动回位或液压双向回位，只需要用随附的一个 液压接头换掉铜质接头。

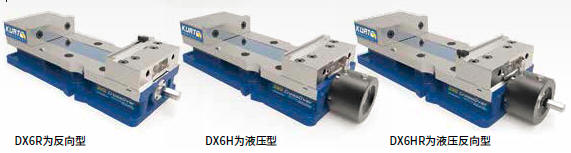

单动：液压夹紧，弹簧回位松开
双向：液压夹紧和回位，精度更高



夹紧力kN
液压Mpa DX6H
/DX6HR
3.4 3.5
6.9 9.0
10.3 13.2
13.8 17.8
17.2 22.4
20.7 26.8
22.1 29.5


夹紧力kN
扭矩Nm DX150
/DX6R
14 3.5
27 8.0
41 11.2
54 15.2
68 18.7
81 22.3
95 28.0
108 30.6

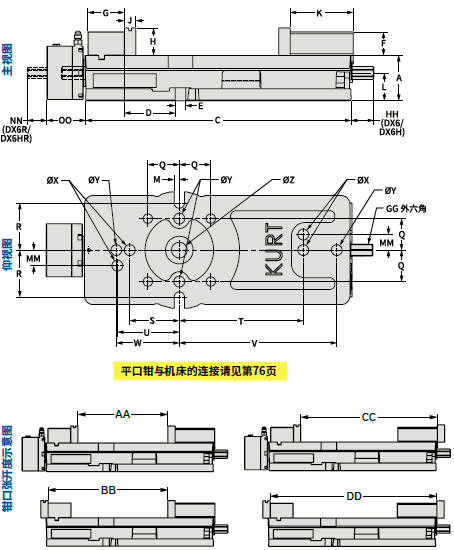

参数表mm(in)
DX150
/DX6R		 DX6H
/DX6HR
A 73.03 73.03
B 152.40 152.40
C 426.97 426.97
D 82.14 82.14
E 16.66 16.66
F 37.72 37.72
G 58.72 58.72
H 44.07 44.07
I 187.73 187.73
J 44.45 44.45
K 101.60 101.60
L 58.29 58.29
M 8.33 8.33
N 23.88 23.88
O 98.43 98.43
P (1/2-13) (1/2-13)
P 公制M12 M12
Q 50.80 50.80
R 75.84 75.84
S 80.00 80.00
T 200.00 200.00
U 100.00 100.00
V 254.00 254.00
W 101.60 101.60
X 16.00 16.00
Y 15.88 15.88
Z 25.20 25.20
AA 230.63 230.63
BB 307.77 –
CC 350.65 350.65
DD 427.79 –
GG (3/4) (3/4)
HH 36.78 36.78
MM 25.00 25.00
NN 38.61 38.61
OO - 63.5
重量kg 29.48 29.48
