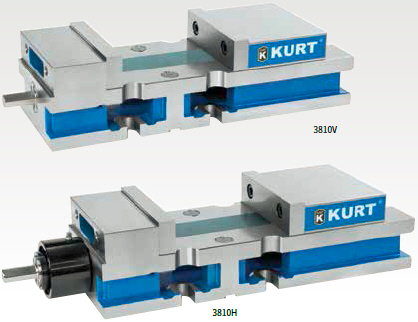

VersatileLock® 多功能平口钳

反向型(3810V)和反向液压型(3810H)

此型钳除了具有多功能平口钳的特点外，更具独特性。Y轴 是正向，易于编程。定钳在手柄一侧，操作者在装卸工件时 更安全、简捷、迅速。

功能和特点：

  • 张开度260.4mm。
  • 各面均经精密加工，3810V可以正位安装也可以用其它面安装。
  • 定钳至键槽距离及钳身高度均控制在公差±0.025mm，便于成组使用。
  • 重复夹紧精度0.013mm。
  • 液压型的冲程为6.35mm。
夹紧力kN
扭矩Nm 3810V
14 2.8
27 4.4
41 7.2
54 9.0
68 11.7
81 15.3
95 18.0
108 22.7
122 27.4
136 29.1
夹紧力kN
液压MPa 3810H
3.4 6.7
6.9 13.3
10.3 20.0
13.8 26.7
17.2 33.4
20.7 40.0
22.1 48.9
液压排量
29.8CC

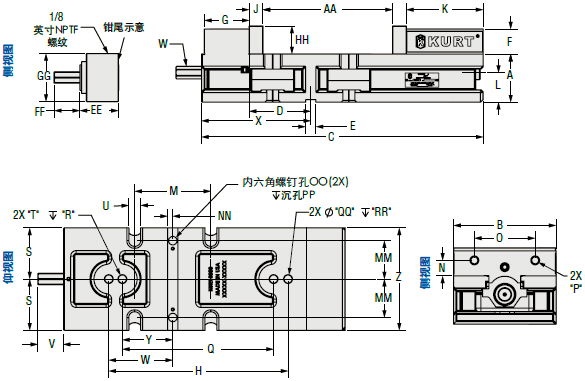

参数表 mm(in)
3810V 3810H
A 95.25 95.25
B 203.20 203.20
C 558.80 558.80
D 122.22 122.22
E 20.65 20.65
F 49.91 49.91
G 88.90 88.90
H 355.60 355.60
J 27.31 27.31
K 152.40 152.40
L 58.55 58.55
M 151.21 151.21
N 30.99 30.99
O 120.65 120.65
P (5/8-11) (5/8-11)
Q 300.00 300.00
R 12.70 12.70
S 101.60 101.60
T 16.00 16.00
U 23.55 23.55
V 50.80 50.80
W (7/8) (7/8)
X 216.69 216.69
Y 100.00 100.00
Z 203.20 203.20

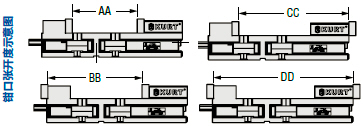

AA 260.35 260.35
BB 376.56 376.56
CC 440.06 440.06
DD 556.26 556.26
EE - 75.74
FF - 50.80
GG - 95.25
HH 55.88 55.88
MM 76.20 76.20
NN 10.34 10.34
OO 15.875 15.875
PP 20.07 20.07
QQ 15.88 15.88
RR 12.70 12.70
重量 67kg 70kg



平口钳与机床的连接请见第76页
