HDH690
  • 改进型的液压钳可以实现弹簧单动回位或液压双向回位，含有液压管接头。
  • 钳身上的液压接口为1/8英寸NPT内螺纹
  • 另外还含有两件连接件，1/8 NPT外螺纹对#4 JIC外螺纹

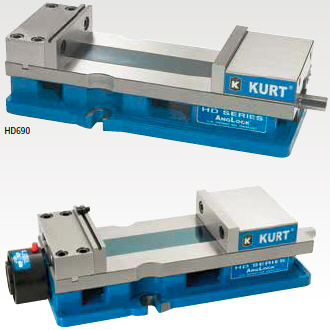

HDM690型钳
此型钳除了具有多功能平口钳的特点外，更具独特性。Y轴 是正向，易于编程。定钳在手柄一侧，操作者在装卸工件时 更安全、简捷、迅速。
  • 使用标配硬钳口时，开口度可达230mm。
  • 定钳变形小。增加了定钳的宽度也更利于减小挠曲。
  • 定钳从上向下拴紧，减小钳身的应力。拆卸虎钳时不需要从机床上取下，再装配时仍可保持钳身平面度。
  • 窄型钳身，便于在有限宽度成组使用多个虎钳。
  • 高型钳身，利于在负载时实现最小变形。
  • 可以直接拴装在40mm、50mm或2英寸的基础板上。
  • “拉紧”式设计减少钳身内应力，提高装夹精度。
  • 快换式动钳，HD钳口的快换和可加工性便于装夹异形工件。
  • 标准配置有GrooveLock带槽钳口和工件定位器。
  • 使用正弦键定位。
  • 可选用旋转底座。货号为D50-4-SA。
  • 配对订货时钳身高度可以控制±0.013mm。
  • 重量：34kg
  • 专利产品
标准型夹紧力kN
扭矩Nm HD690
HDM690
14 4.3
27 7.2
41 10.7
54 14.5
68 16.5
81 19.0
95 20.9
109 23.4
液压型夹紧力kN
液压MPa HDH690
3 7.0
6 14.0
8 21.0
11 28.0
14 35.0
17 42.0
19 49.0
22 56.1
液压排量CC 19.0

注：夹紧力为参考值

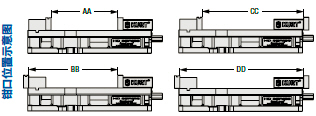

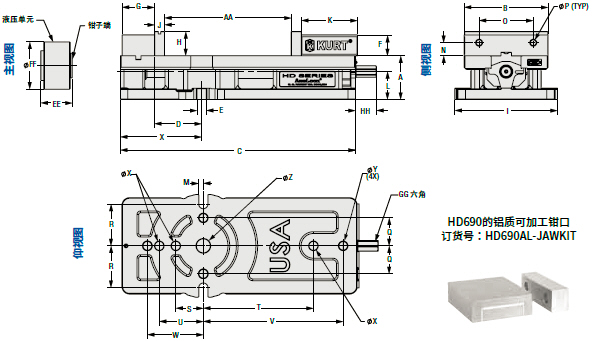

参数表 mm(in)
HD690
HDM690
HDH690
A 79.38
B 152.40
C 426.97
D 85.73
E 16.76
F 37.72
G 58.73
H 44.07
I 186.39
J 18.42
K 101.60
L 50.80
M 8.38
N 23.88
O 98.43
P (1/2-13)
P 公制M12
Q 50.80
R 75.84
S 50.00
T 200.00
U 80.00
V 254.00
W 101.60
X 16.00
Y 15.88
Z 25.20
AA 230.18
BB 307.32
CC 350.19
DD 427.33
EE 57.15
FF 85.73
GG (3/4)
HH 38.18



平口钳与机床的连接请见第76页
