DX100

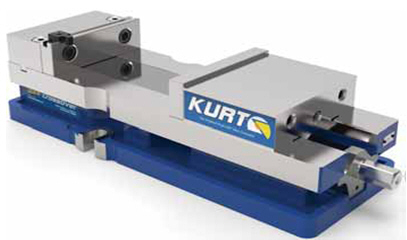

DX100™CrossOverR型平口钳

DX100型平口钳结合了已经被市场广泛接受使用的D40和3400V的一些特点,在各项使用参数上都优于D40,尤其适用于对平面度和平行度有更高要求的场合。该型号平口钳是使用较广泛的一款夹具产品。

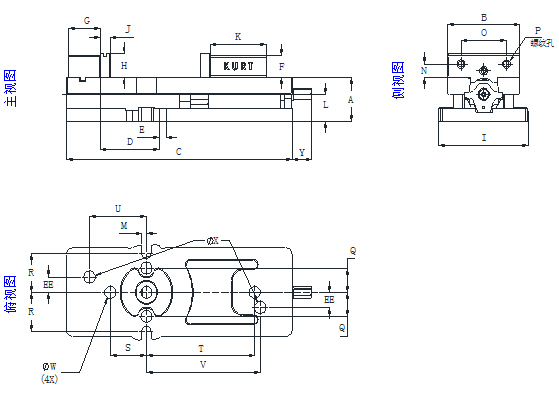

参数表
型号 DX100
单位 mm
A 57.15
B 101.60
C 317.50
D 83.44
E 9.27
F 28.32
G 44.45
H 31.37
I 126.03
J 13.89
K 78.49
L 35.23
M 6.60
N 17.45
0 63.50
P M10X1.5
Q 31.75
R 50.80
S 50.80
T 152.40
U 80.00
V 160.00
W 15.88
X 16.00
Y 27.53

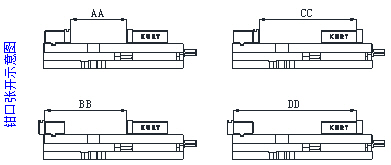

AA 165.10
BB 223.44
CC 257.48
DD 315.82
EE 20.00
重量Kg 14
夹紧力表
扭矩Nm 夹紧力KN
14 4.7
27 9.8
41 15.5
54 20.8
68 27.8
81 33.4

DX100™CrossOverR型平口钳功能和特点

DX100和D40型的对比

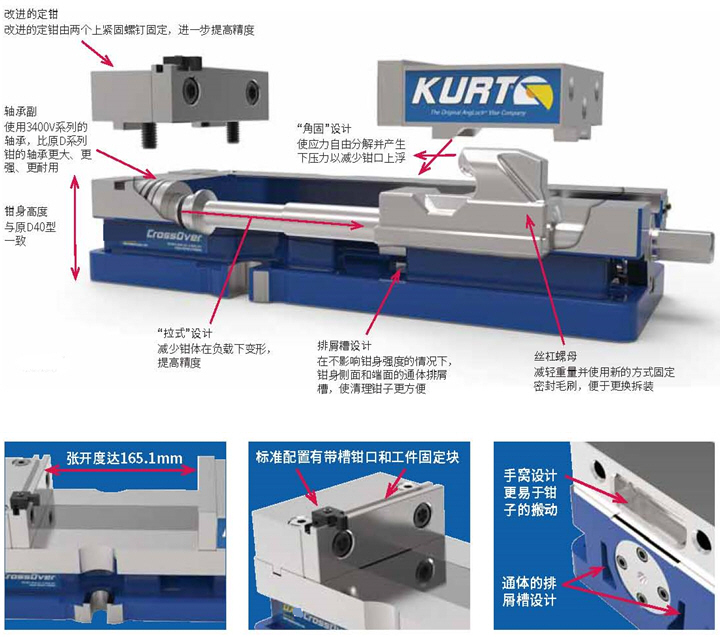

1. 该钳综合了"角固"、"拉式"和"上紧固定钳"的特点: -"角固"使应力自由分解并产生下压力以减少钳口上浮 -"拉式"减少钳体在负载下变形,提高精度
2. 钳体导轨和钳口均经过硬化处理。
3. 丝杠使用中硬度钢。
4. 钳体、动钳和丝母均采用高强度球墨铸铁。
5. 张开度达165.1mm。
6. 定钳尺寸加宽,并由两个上紧固螺钉固定.
7. 可直接栓装在40mm、50mm或2英寸的基础板台面上。
8. 可选用正弦键(未含)。
9. 直通式排屑槽便于清理。
10. 丝杠支撑件以卡环固定。
11. 标配带槽钳口和工件定位块。
12. 密封毛刷易于更换拆装清理。
13. 带防屑盖板。
14. 静电喷塑钳体和非加工铸件表面。
15. 便于多钳成组使用,在额外付费时,可以进一步保证钳身精密等高和动钳到键槽的距离精密一致。
16. 有维修保证。
17. DX100完全可以取代D40。
18. 张开度增大(165.1mm代替了98.4mm)。
19. 钳身高度与D40完全一致。
20. 钳身变窄以便于在有限的机床工作面上安置更多钳子并排使用。
21. 增强型轴承(同3400系列)增加使用寿命。
22. 键槽与定钳的距离与D40相同。
