夹紧力kN
扭矩Nm HDL(M)4 HDL(M)6
14 4.6 6.8
27 9.5 11.2
41 14.0 14.9
54 18.0 19.2
68 22.2 25.6
81 26.1 30.5
95 33.2

夹紧力kN
液压MPa HDHL(M)4 HDHL(M)6
3.4 3.9
6.9 3.4 7.1
10.3 6.4 10.4
13.8 8.5 13.9
17.2 11.3 17.6
20.7 13.8 21.1
24.1 16.5 24.4
27.6 18.7 28.2
31.0 21.4 31.6
27.6 液压排量 18CC

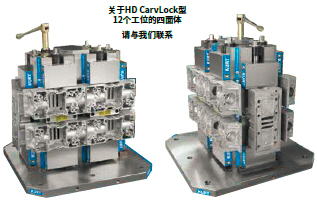

HDL型四面体钳底座尺寸参数表 mm(in)
CTHDL(M)44 CTHDL(M)64 300MM 底座 400MM 底座 500MM 底座 630MM 底座
A 300 400 500 630
B 25.4 31.75 31.75 38.1
C 20 50 60 70
D 158.75 158.75 158.75 215.9
E 101.6 101.6 101.6 152.4
F – 158.75 203.2 254
G – 317.5 406.4 508
H 127 160 200 250
J 254 320 400 500
K M12内六角螺钉 M16内六角螺钉 M16内六角螺钉 M16内六角螺钉
L – – –
M 15 18 18 18
N 40 – – 200
O 80 – – 100
P M12 x 1.75 M16 x 2.0 M16 x 2.0 M16 x 2.0
Q – 55 55 –
R – 110 110 –
S – 75 75 –
T – 150 150 –
U – 25 25 25
V 449.6 570.23
W 425.78 548.38
X 415.92 533.4
Y 200.03 258.88
Z 15 19.05
AA 3.05 3.95
BB 14.28 19.05
CC 11.1 15.87
DD 34.92 28.58
EE 65.1 79.38
FF 9.53 9.53
GG M8 x 1.25 M8 x 1.25
重量

中心孔定位块订货号：36V2T400-277-2
HD和HDL的钳口和基础板选择请见第40至43页
6AWSM工件定位器请见第72页
