HD CarvLock® 四面体钳 (液压型)

CTHDHM64 参数表

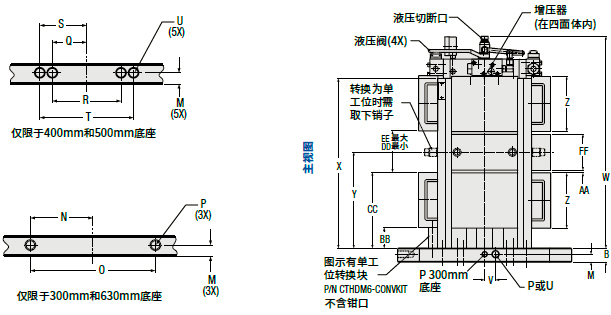

HD型液压四面体钳参数表 mm(in)
CTHDHM643 CTHDHM644 CTHDHM645 CTHDHM646
A 300.000 400.000 500.000 630.000
B 25.400 31.750 31.750 38.100
C 20.000 50.000 60.000 70.100
D 215.900 215.900 215.900 215.900
E 152.400 152.400 152.400 152.400
F – 158.750 203.200 254.000
G – 317.500 406.400 508.000
H 127.000 160.000 200.000 250.000
J 254.000 320.000 400.000 500.000
K M12 M16 M16 M16
L – M12 M12 M12
M 15.000 18.000 18.000 18.000
N 40.000 – – 100.000
O 80.000 – – 200.000
P M12x1.75 – – M16x2.0
Q – 55.000 55.000 –
R – 110.000 110.000 –
S – 75.000 75.000 –
T – 150.000 150.000 –
U – M16x2.0 M16x2.0 –
V – 25.000 25.000 25.000
W 487.170 487.170 487.170 487.170
X 390.520 390.520 390.520 390.520
Y 220.680 220.680 220.680 220.680
Z 127.000 127.000 127.000 127.000
AA 6.350 6.350 6.350 6.350
BB 47.625 47.625 47.625 47.625
CC 174.625 174.625 174.625 174.625
DD 82.550 82.550 82.550 82.550
EE 95.250 95.250 95.250 95.250
FF 82.550 82.550 82.550 82.550
重量kg(含钳口) 148.8 170.1 192.8 248.6
夹紧力 (kN)
液压(MPa) HDHM6
3.4 3.9
6.9 7.1
10.3 10.4
13.8 13.9
17.2 17.6
20.7 21.1
24.1 24.4
27.6 28.2
31.0 31.6
34.5 34.7
液压排量CC 1.08
