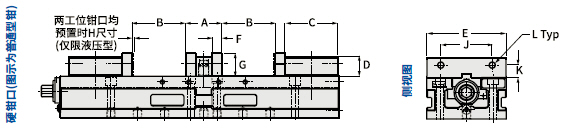

HDL钳的硬钳口(“J”)
配置硬钳口时参数表
100mm
钳普通和液压型
mm		 150mm
钳普通和液压型
mm
A 59.538 68.326
B 76.200 101.600
C 73.812 101.600
D 28.321 37.719
E 101.600 152.400
F 13.894 18.415
G 31.369 44.069
H 3.175液压型 3.175液压型
J 63.500 98.425
K 17.450 23.876
L M10x1.50 M12x1.75
M 121.844 151.511
N 163.906 221.615
O 209.550 271.526

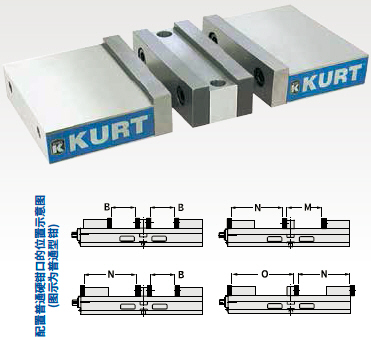

硬钳口
货号 描述 重量(磅) 公斤
HDLM4J-JAWKIT 公制J型硬钳口 10 5
HDLM6J-JAWKIT 公制J型硬钳口 27 13

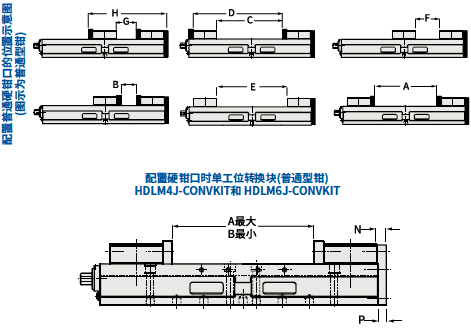

配装硬钳口、
可加工钳口及单工位转换块时的参数表
100mm
钳普通和液压型
mm		 150mm
钳普通和液压型
mm
A 211.938 271.526
B 59.538 68.326
C 225.831 289.941
D 299.644 391.541
E 239.725 308.356
F 87.325 105.156
G 73.431 86.741
H 147.244 188.341
N 20.625 18.542
O 18.262 23.825
P 15.240 15.367
