夹紧力 (kN)
扭矩Nm HDM6
14 3.9
27 7.5
41 11.1
54 14.2
68 19.6
81 21.5
95 24.7

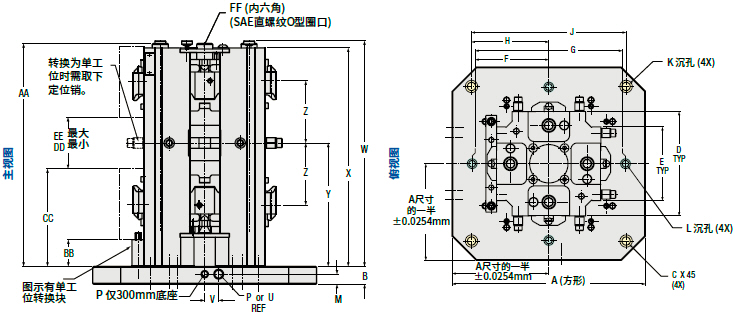

HD普通四面体钳参数表 mm(in)
CTHDM643 CTHDM644 CTHDM645 CTHDM646
A 300.000 400.000 500.000 630.000
B 25.400 31.750 31.750 38.100
C 20.000 50.000 60.000 70.100
D 215.900 215.900 215.900 215.900
E 152.400 152.400 152.400 152.400
F – 158.750 203.200 254.000
G – 317.500 406.400 508.000
H 127.000 160.000 200.000 250.000
J 254.000 320.000 400.000 500.000
K M12 M16 M16 M16
L – M12 M12 M12
M 15.000 18.000 18.000 18.000
N 40.000 – – 100.000
O 80.000 – – 200.000
P M12 x 1.75 – – M16 x 2.0
Q – 55.000 55.000 –
R – 110.000 110.000 –
S – 75.000 75.000 –
T – 150.000 150.000 –
U – M16 x 2.0 M16 x 2.0 –
V – 25.000 25.000 25.000
W 403.230 403.230 403.230 403.230
X 390.520 390.520 390.520 390.520
Y 220.680 220.680 220.680 220.680
Z 111.130 111.130 111.130 111.130
AA 398.480 398.480 398.480 398.480
BB 47.625 47.625 47.625 47.625
CC 174.625 174.625 174.625 174.625
DD 82.550 82.550 82.550 82.550
EE 92.080 92.080 92.080 92.080
FF 15.875内六角 15.875内六角 15.875内六角 15.875内六角
重量kg带有钳口时 139.7 161.0 183.7 239.5
HD和HDL钳口及基础板请见第40至43页
